Membuat 5 VLAN di Cisco Packet Tracer
Bismillahhirrahman Nirrahim Assalamualaikum wr wb.
Nama saya Wildan Aldi WS atau singkatan nya WAWS.Kali Ini Saya akan Share cara membuat 5 VLAN menggunakan program Cisco Packet Tracer.
Tujuan :
-siswa dapat membuat vlan
-siswa dapat memahami vlan
Alat Dan Bahan :
1.sebuah PC
2.Aplikasi Cisco Packet Tracer
Dasar Teori:
A.Pengertian dan Konfigurasi VLAN
VLAN adalah kelompok device dalam sebuah LAN yang dikonfigurasi (menggunakan software manajemen) sehingga mereka dapat saling berkomunikasi asalkan dihubungkan dengan jaringan yang sama walaupun secara fisikal mereka berada pada segmen LAN yang berbeda. Jadi VLAN dibuat bukan berdasarkan koneksi fisikal namun lebih pada koneksi logikal, yang tentunya lebih fleksibel. Secara logika, VLAN membagi jaringan ke dalam beberapa subnetwork. VLAN mengijinkan banyak subnet dalam jaringan yang menggunakan switch yang sama.
Dengan menggunakan VLAN, kita dapat melakukan segmentasi jaringan switch berbasis pada fungsi, departemen atau pun tim proyek. Kita dapat juga mengelola jaringan kita sejalan dengan kebutuhan pertumbuhan perusahaan sehingga para pekerja dapat mengakses segmen jaringan yang sama walaupun berada dalam lokasi yang berbeda
B.Keuntungan VLAN
Beberapa keuntungan penggunaan VLAN antara lain:
1. Security – keamanan data dari setiap divisi dapat dibuat tersendiri, karena segmennya bisa dipisah secara logika. Lalu lintas data dibatasi segmennya.
2. Cost reduction – penghematan dari penggunaan bandwidth yang ada dan dari upgrade perluasan network yang bisa jadi mahal.
3. Higher performance – pembagian jaringan layer 2 ke dalam beberapa kelompok broadcast domain yang lebih kecil, yang tentunya akan mengurangi lalu lintas packet yang tidak dibutuhkan dalam jaringan.
4. Broadcast storm mitigation – pembagian jaringan ke dalam VLAN-VLAN akan mengurangi banyaknya device yang berpartisipasi dalam pembuatan broadcast storm. Hal ini terjadinya karena adanya pembatasan broadcast domain.
5. Improved IT staff efficiency – VLAN memudahkan manajemen jaringan karena pengguna yang membutuhkan sumber daya yang dibutuhkan berbagi dalam segmen yang sama.
6. Simpler project or application management – VLAN menggabungkan para pengguna jaringan dan peralatan jaringan untuk mendukung perusahaan dan menangani permasalahan kondisi geografis.
C.VLAN ID
VLAN ID adalah sebuah nomor identidas yang digunakan oleh VLAN tersebut.
ada Dua range VLAN ID adalah:
a. Normal Range VLAN (1 – 1005)
– Untuk jaringan skala kecil dan menengah.
– Nomor ID 1002 s.d. 1005 dicadangkan untuk Token Ring dan FDDI VLAN.
– ID 1, 1002 – 1005 secara default sudah ada dan tidak dapat dihilangkan.
– Konfigurasi disimpan di dalam file database VLAN, yaitu vlan.dat. file ini disimpan dalam memori flash milkik switch.
– VLAN trunking protocol (VTP), yang membantu manaejemn VLAN, nanti dipelajari di bab 4, hanya dapat bekerja pada normal range VLAN dan menyimpannya dalam file database VLAN.
b. Extended Range VLANs (1006 – 4094)
– memampukan para seervice provider untuk memperluas infrastrukturnya kepada konsumen yang lebih banyak. Dibutuhkan untuk perusahaan skala besar yang membutuhkan jumlah VLAN lebih dari normal.
– Memiliki fitur yang lebih sedikit dibandingakn VLAN normal range.
– Disimpan dalam NVRAM (file running configuration).
– VTP tidak bekerja di sini.
Switch catalys 2960 mendukung 255 normal range dan extended range.
D.Terminologi
Berikut adalah beberapa terminologi yang ada dalam VLAN
a. VLAN Data
VLAN Data adalah VLAN yang dikonfigurasi hanya untuk membawa data-data yang digunakan oleh user. Dipisahkan dengan lalu lintas data suara atau pun manajemen switch. Seringkali disebut dengan VLAN pengguna, User VLAN.
b. VLAN Default
Semua port switch pada awalnya menjadi anggota VLAN Default. VLAN Default untuk Switch Cisco adalah VLAN 1. VLAN 1 tidak dapat diberi nama dan tidak dapat dihapus.
c. Native VLAN
Native VLAN dikeluarkan untuk port trunking 802.1Q. port trunking 802.1Q mendukung lalu lintas jaringan yang datang dari banyak VLAN (tagged traffic) sama baiknya dengan yang datang dari sebuah VLAN (untagged traffic). Port trunking 802.1Q menempatkan untagged traffic pada Native VLAN.
d. VLAN Manajemen
VLAN Manajemen adalah VLAN yang dikonfigurasi untuk memanajemen switch. VLAN 1 akan bekerja sebagai Management VLAN jika kita tidak mendefinisikan VLAN khusus sebagai VLAN Manajemen. Kita dapat memberi IP address dan subnet mask pada VLAN Manajemen, sehingga switch dapat dikelola melalui HTTP, Telnet, SSH, atau SNMP.
e. VLAN Voice
VLAN yang dapat mendukung Voice over IP (VoIP). VLAN yang dikhusukan untuk komunikasi data suara.
Langkah Kerja :
1.Oke disini kita akan membuat 5 VLAN.nah disini waws membuat
vlan 10 = ruang guru
vlan 20 = ruang TU
vlan 30 = dapur
vlan 40 = lab TKJ
vlan 50 = pos
pertama tama buka switch>CLI
Lalu Ketikan : (yang warna hijau)
Switch>en
Switch#configure
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name RUANGGURU
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name TU
Switch(config-vlan)#exit
Switch(config)#vlan 30
Switch(config-vlan)#name DAPUR
Switch(config-vlan)#exit
Switch(config)#vlan 40
Switch(config-vlan)#name LABTKJ
Switch(config-vlan)#exit
Switch(config)#vlan 50
Switch(config-vlan)#name POS
Switch(config-vlan)#exit
Switch(config)#exit
Switch#
%SYS-5-CONFIG_I: Configured from console by console
2.Oke Jika sudah silakan cek dengan ketikan show vlan brief. nah disitu nanti udah jadi 5 vlan yang berbeda. nah sekarang kita tinggal kelompokan komputer manakan yang akan di masukan ke setiap vlan.
3.Mendaftarkan PC ke VLAN
Ketikan :
Switch(config)#interface range fastethernet 0/5-6 << ini tuh 0/5 itu fo pc di switch. 0/5-6 artinya fo 0/5-0/6
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit
Switch(config)#exit
Switch#
%SYS-5-CONFIG_I: Configured from console by console
Nah bisa dilihat tuh di VLAN 10 RUANGGURU itu Ports nya sudah ada yang terdaftar. lakukan hal yang sama untuk mendaftarkan pc ke vlannya.
4.Nah disini saya akan mencoba langsung nih mendaftarkan pc ke vlan nya jadi lebih praktis dan cepat.

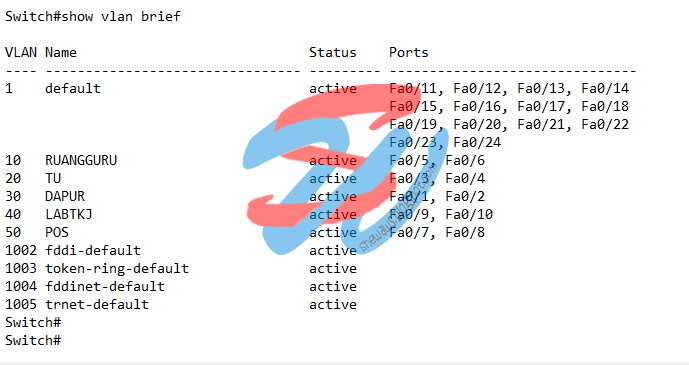

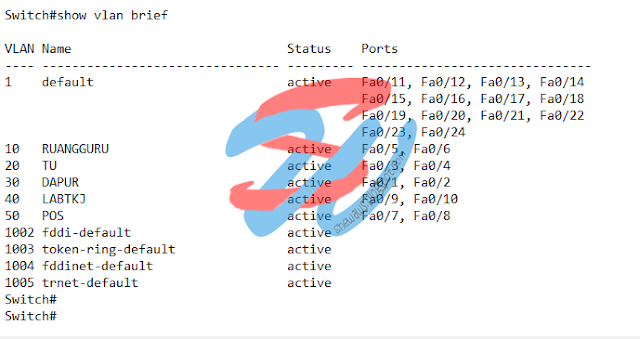

5.Dan hasil akhirnya PC nya Sudah terdaftar.
6. Silakan Coba PING Dari VLAN 10 ke VLAN 20 Pasti failed karena ya itu tadi PC hanya bisa ter
hubung jika berada di vlan yang sama.
Untuk Lebih Memahami Saya Berikan FILE Hasil Praktikumnya Bisa di Download. harus punya aplikasi cisco packet tracernya dulu ya.
Membuat 5 VLAN by Waws
Mungkin Cukup Sekian Yang dapat Waws berikan,kalo ada yang salah tolong chat email atau beritahu saya. terimakasih telah berkunjung.
Wassalamualaikum wr wb
